Chapter 02 데이터의 종류 (2)
AmyG
2022. 1. 24. 14:00
반응형
논리회로와 데이터표현
데이터 표현 실습 - 데이터 종류
논리 게이트 (Logical gate)
실무 적용 사례
데이터 표현 실습 - 데이터 종류

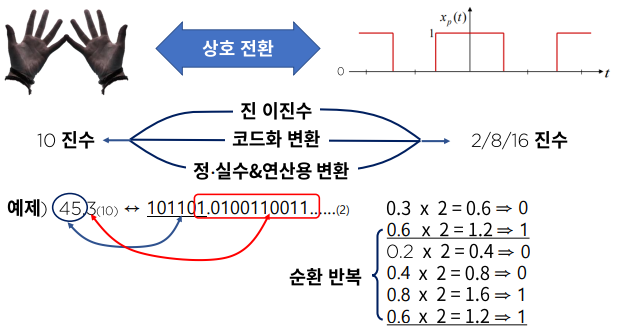

인간과 컴퓨터 상호 수 체계 인식 시스템
보수(Complement)는 매우 중요한 개념 - 잊지 말아야 함

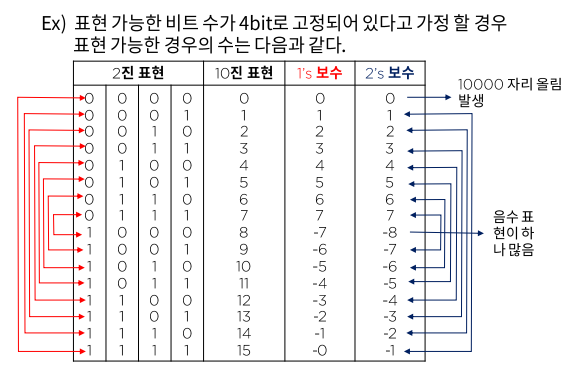

보수(Complement)의 활용
-양/음수로 활용
보수(Complement)의 활용
- 양/음수로 활용

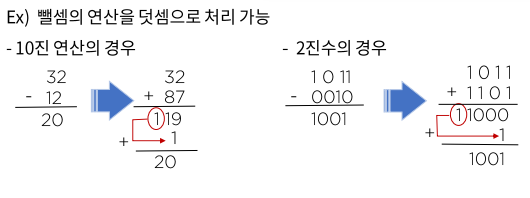

- 연산에 활용
논리 게이트(Logical gate)
논리 게이트(logical gate)는 논리연산을 수행하는 전자소자로서 주어진 입력 변수 값에 대하여 정해진 논리 함수를 수행하여 그 함수의 연산과 경과와 동일한 경과값을 출력하는 하드웨어이다.

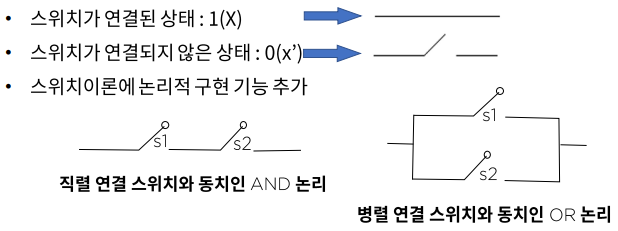

스위칭 이론
1983년 미국의 샤논(C.E.Shannon)에 의해 스위치(파워 on/off)로 2진 정보를 표현하거나 논리 연산의 실행을 가능하도록 구성된 이론
논리 연산의 기본 표현
- 논리곱(AND)
- 논리합(OR)
- 논리부정(NOT)
- 배타적 논리합(exclusive OR / XOR)

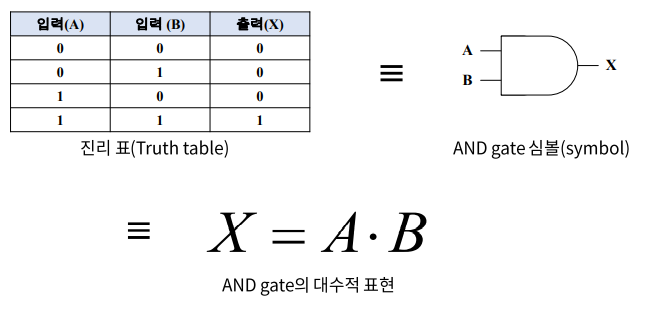

논리곱(AND 게이트)

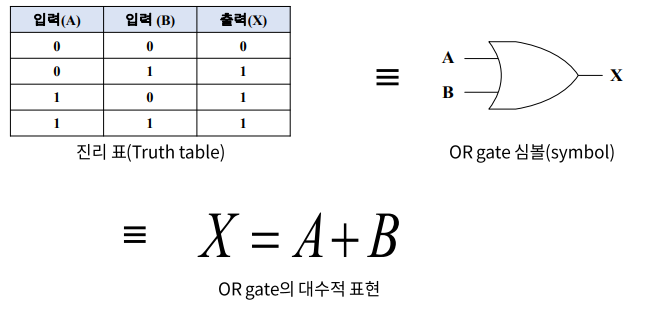

논리 합(OR 게이트)

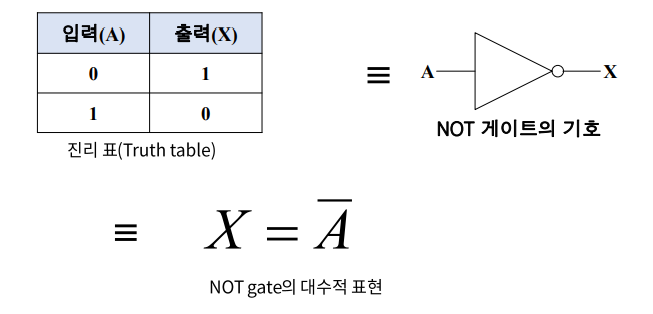

논리부정(NOT 게이트)

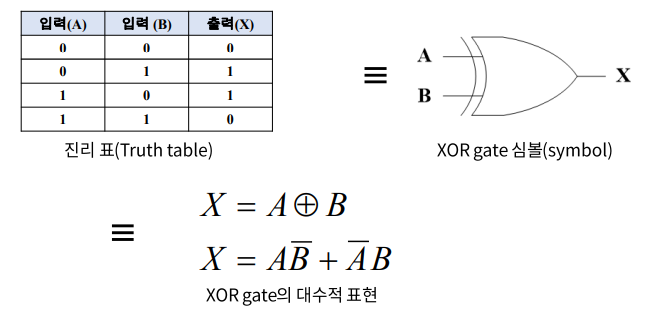

배타적 논리합(XOR 게이트)
실무 적용 사례

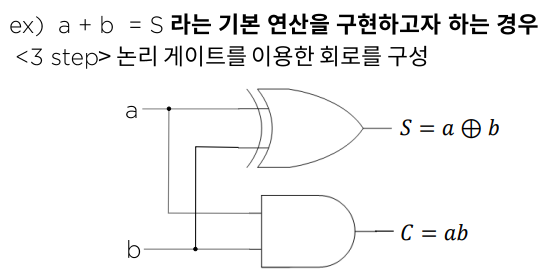

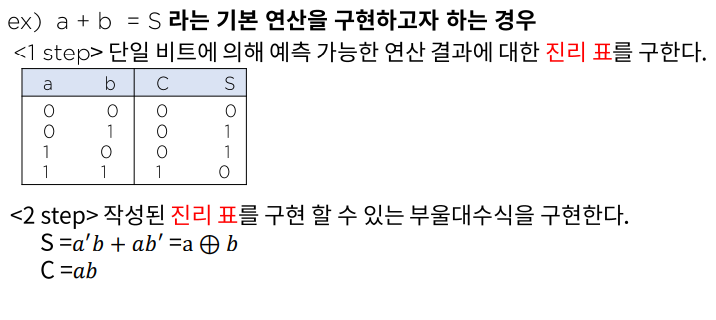

- 1bit 덧셈의 구현 <-> 논리 회로를 이용한 반 가산기(Half adder)의 구현
출처 : 제로베이스
